應用范圍:
需要檢測剩余電流,對電氣線路進行接地故障保護的場合。訂貨范例:

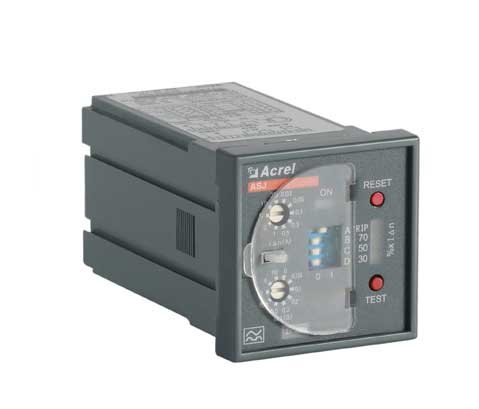

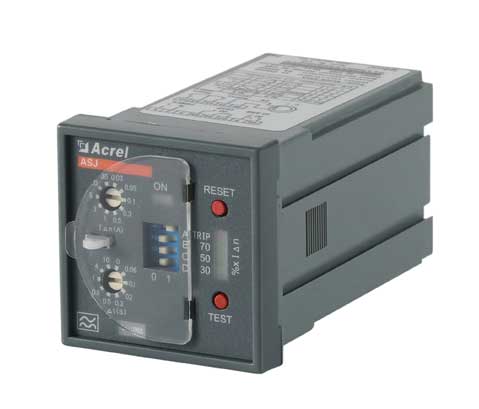

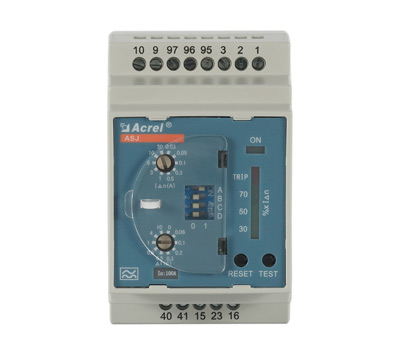

具體型號:ASJ20-LD1C技術參數 | 指 標 | ||
AC型 | A型 | ||
輸入 | 額定剩余動作電流I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) |
極限不驅動動作時間△t | 0.1、0.5(S) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(S) | |
額定剩余不動作電流I△no | 50%I△n | ||
動作特性 | AC正弦交流電流 | AC正弦交流及脈動直流電流 | |
頻率 | 50Hz±5Hz | ||
動作誤差 | -20%~-10% I△n | ||
輸出 | 接點構成 | 一組常閉、一組轉換 | 一組常閉或常開、一組轉換 |
接點容量 | 5A 250VAC、5A 30VDC | ||
復位方式 | 就地、遠程 | 就地、遠程、自動 | |
輔助電源 | AC110V、AC220V(允許誤差±10%),功耗≤5VA | ||
工頻耐壓 | 電源//輸入//輸出之間交流有效值2kV/min | ||
環境 | 溫度 | 運行溫度:-20℃~+55℃,存儲溫度:-30℃~+70℃ | |
濕度 | ≤95%RH,不結露,無腐蝕性氣體場所 | ||
海拔 | ≤2000m |
