DTSD1352-6S1D導軌式多回路電力儀表
DTSD1352 - 6S1D系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量，可同時接入六個三相回路、一個單相回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
產品功能：
具體功能如下：
N（1、2、3、4）路三相回路全電參量測量，電流互感器外置；
監測三相電壓/電流、零序電流、頻率；
監測三相功率、總功率（有功、無功、視在）；
監測三相功率因數、總功率因數；
監測電壓/電流相角、電壓/電流不平衡度；
監測電壓、電流總諧波及2-31分次諧波；
當月和上月的電壓、電流、功率值記錄；
電流、功率需量和實時電流、實時功率需量；
200條事件記錄，記錄DIDO的動作情況；
支持過壓、過流、斷相、DI聯動等報警輸出；
4時區14時段的費率設置；
四象限電能，12個月復費率電能統計；
天四象限和復費率電能凍結，正反向電能計量；
兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出（可切換對應回路）。

主體技術參數


表2  DTSD1352 - 6S1D 系列主體技術參數

輔助電源

AC/DC 85～265V；功耗≤10VA；

輸入信號

頻率

45～65Hz；

電壓

額定值：AC 3×220V/380V；

過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；

功耗：≤  0.5VA （每路）；

電流

額定值：AC 250A 、 100A ；（外置閉口互感器）

過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;

功耗：≤ 0.5VA（每路）；

測量精度

頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級；

2～31次諧波精度：±1%；

功能

脈沖輸出

輸出方式：集電極開路的光耦脈沖；

通訊

RS485接口、Modbus-RTU協議；波特率1200～38400；
開關量



輸入

干接點輸入，內置電源；

輸出

輸出方式：繼電器常開觸點輸出；

觸點容量：AC 250V/3A  DC 30V/3A；

3.3其他技術參數

表3其他技術參數

安全性



工頻耐壓

>AC 2kV/1min；

絕緣電阻

輸入、輸出端對機殼>100MΩ；

環境

工作溫度：-20℃～+60℃；

儲存溫度：-40℃～+70℃；

相對濕度：≤95% 不結露；

海拔高度：≤2500m；

電磁兼容

優于3級；

產品型號規格:
主體模塊命名規則

注: 建議AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。
產品應用之新建5G基站配電解決方案——交流監測
1、組網圖



配置方案

配置方案

數量

實現功能

備注

儀表

DTSD1352-xSyD

1

檢測x個三相回路和y個單相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、RS485通訊、LCD顯示等。

DTSD1352-xSyD（x、y為回路數）
xS：x個三相回路，需配置三相互感器
yD：y個單相回路，需配置單相互感器

通訊協議符合YD/T1363相關要求

互感器

三相

互感器

AKH-0.66/Z-15Y

x

三個互感器為一整體，測量三相回路電流
額定電流100A，孔徑：φ15

三相回路采用三相互感器時

單相

互感器

AKH-0.66/W-20Y

y

單個互感器，測量單相回路電流
額定電流250A，孔徑：φ20

單相回路采用單相互感器時

單相

互感器

AKH-0.66/W-20Y

3x+y

單個互感器，測量單相回路電流
額定電流250A，孔徑：φ20

所有回路均采用單相互感器時
如配置了AKH-0.66/Z-15Y，則不配置該項

應用舉例

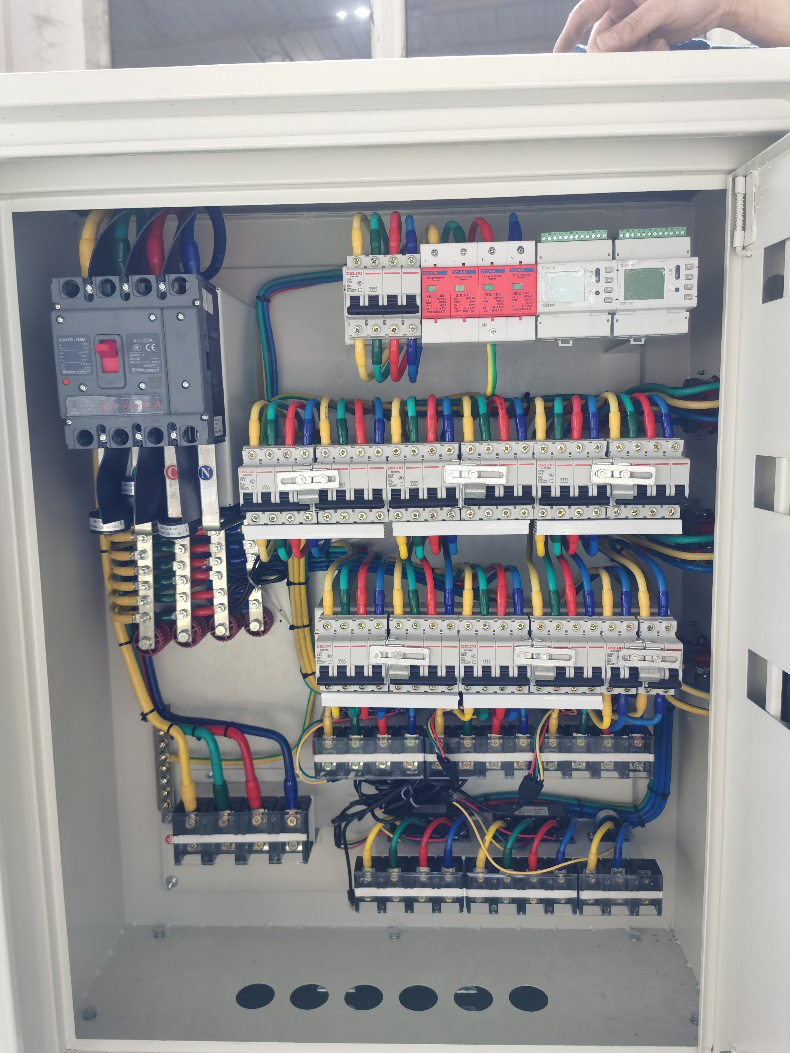

某基站現場使用實例如下：
