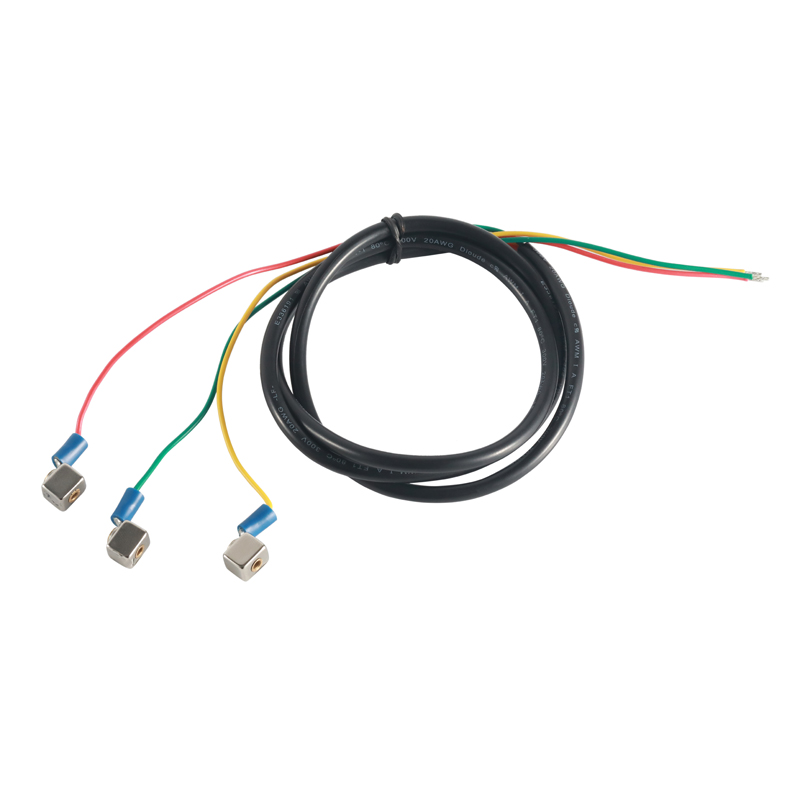

ADW-CG8-1M:線長1米,磁鋼為8*8方形,磁力較大,適用于塑殼斷路器或者其他空間較大的連接處螺絲上。
ADW-CG6-2M:線長2米,磁鋼為6*6圓柱形,磁力較小,適用于微型斷路器的接線螺絲處。
注:磁鋼工作溫度為 - 40℃ ~ 70℃

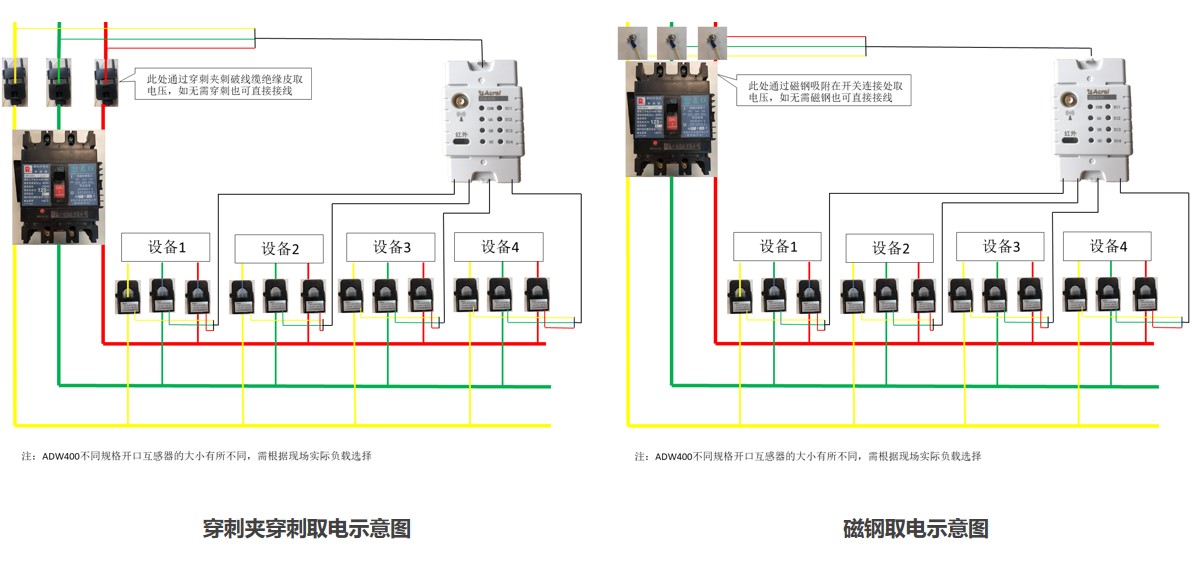

磁鋼接線與安裝

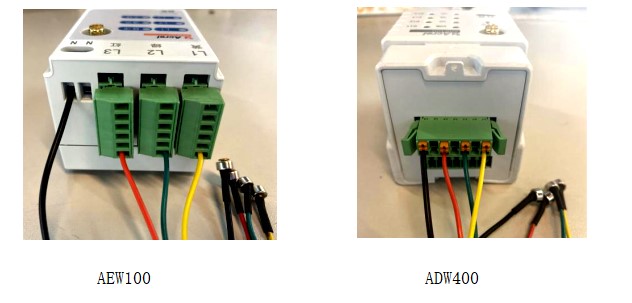

一步:分別把黑色、紅色、綠色、黃色磁鋼線接入電表的N、UC、UB 、UA端子接口。建議磁鋼線接入電表前串聯保險絲以提高線路安全性。
注:ADW400端子接線方法:按住端子上的橘黃色按鈕,把線插入鈕下端的小孔,松開按鈕后線被夾緊不能拉出,則為接好。

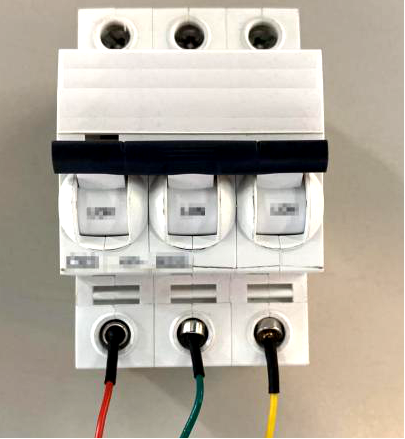

二步:把磁鋼按照相序吸附到監測線路中,先接N線,磁鋼線須用扎帶和負載線路固定在一起。建議在磁鋼吸合處貼封條固定以防止意外損壞。
